CEB94011

|

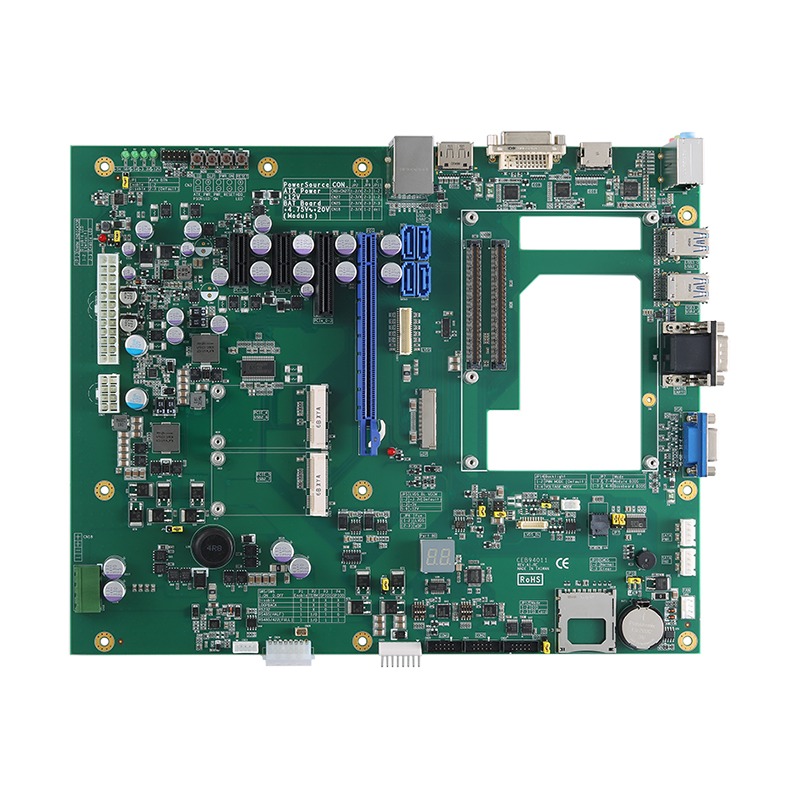

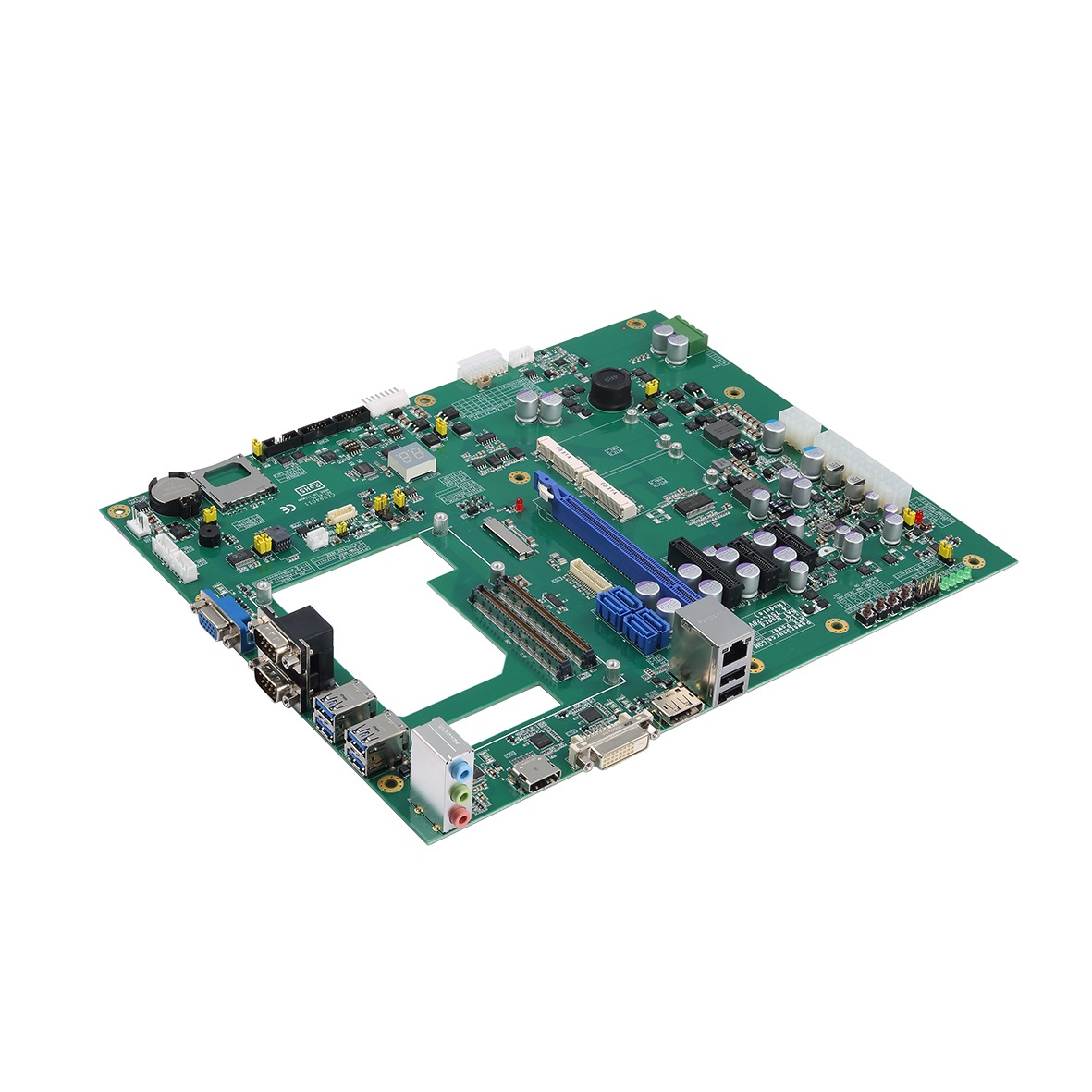

CEB94011Базовая плата разработки COM Express Type-6 - VGA, HDMI, 2xDP, LVDS, eDP, 2.5GLan, 4xSATA, 2xRS TX/RX, 4xUSB3.2, 2xPCIe-x1, PCIe-x4, PCIe-x16, 3xM.2 (Key M/B/E), DIO, I2C, SPI, диапазон рабочих температур -40/85C, ATX
|
||||||||||
Основные | ||
| Производитель | Axiomtek | |
| Форм-фактор | COM Express Type-6 | |
Процессор | ||
| Тип процессора | COM Express Type-6 module | |
| Socket | solder | |
| Chipset | SoC | |
Память | ||
| Тип памяти | Зависит от процессорного модуля COM Express | |
Видео и аудио | ||
| Видеоконтроллер | Интегрирован в CPU | |
| Интерфейсы | VGA, HDMI, 2xDP, LVDS, eDP | |
| Разъемы | VGA, HDMI, 2xDP | |
Сеть | ||
| Сетевой контроллер | Зависит от процессорного модуля COM Express | |
| Число каналов | 1 | |
| Скорость | 1000/2500 MBit/s | |
| Сетевые разъемы | RJ45 | |
Работа с накопителями | ||
| Каналов SATA | 4 | |
Порты ввода-вывода | ||
| Каналов USB | 4 | |
| тип USB | 3.2 | |
| Дискретные входы/выходы | 8Ch. | |
Слоты расширения | ||
| PCI Express x1 | 2 | |
| PCI Express x4 | 1 | |
| PCI Express x16 | 1 | |
Дополнительные параметры | ||
| Дополнительные интерфейсы | - M.2 (Key M 2280 PCIe-x4) - M.2 (Key B 2242 USB/PCIe-x1) - M.2 (Key E 2230 USB/PCIe-x1) - I2C - SPI | |
| Сторожевой таймер | Зависит от процессорного модуля COM Express | |
| Напряжение и тип питания | ATX | |
Контроль | ||
| Контроль напряжения | Имеется | |
| Контроль температуры | Имеется | |
| Контроль вентиляторов | Имеется | |
Условия работы и хранения | ||
| Температура рабочая | -40...85 °C | |
Габариты и масса | ||
| Длина | 305 мм | |
| Ширина | 243 мм | |
| Масса, кг. | 0.6 | |
| Масса в упаковке, кг | 0.8 | |
UManual CEB94011 VA3_09-24-2019.pdf (1.8 Mб) DSheet CEB94011.pdf (421 Кб)
