MANO566-Q670E-S

|

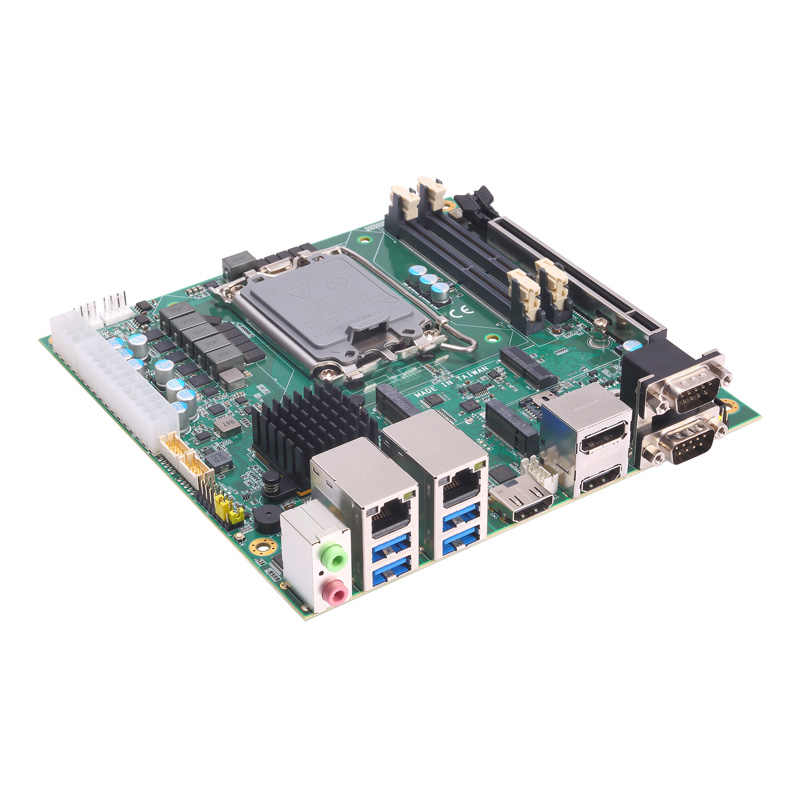

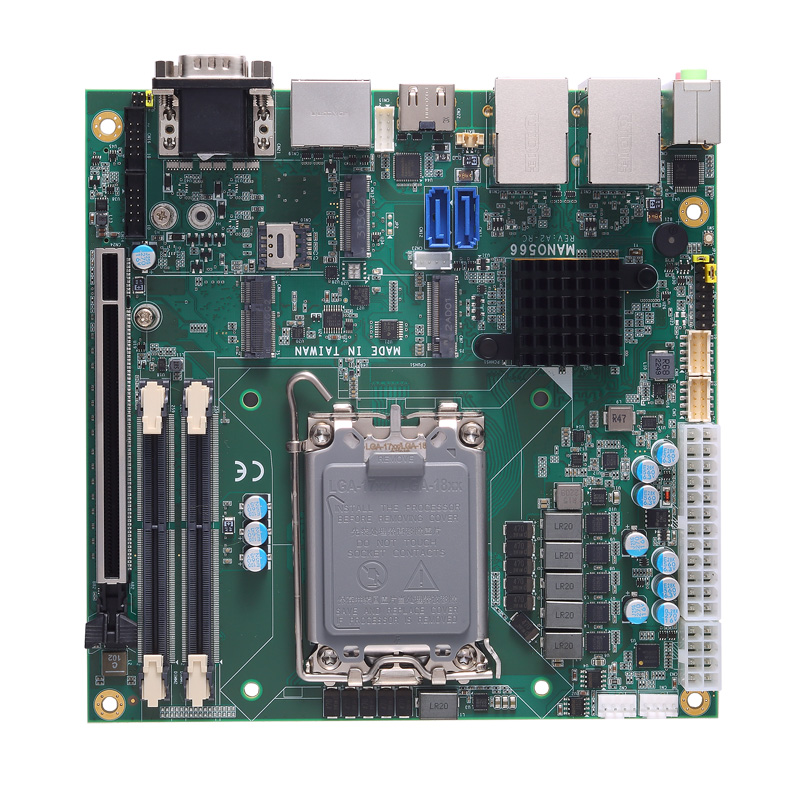

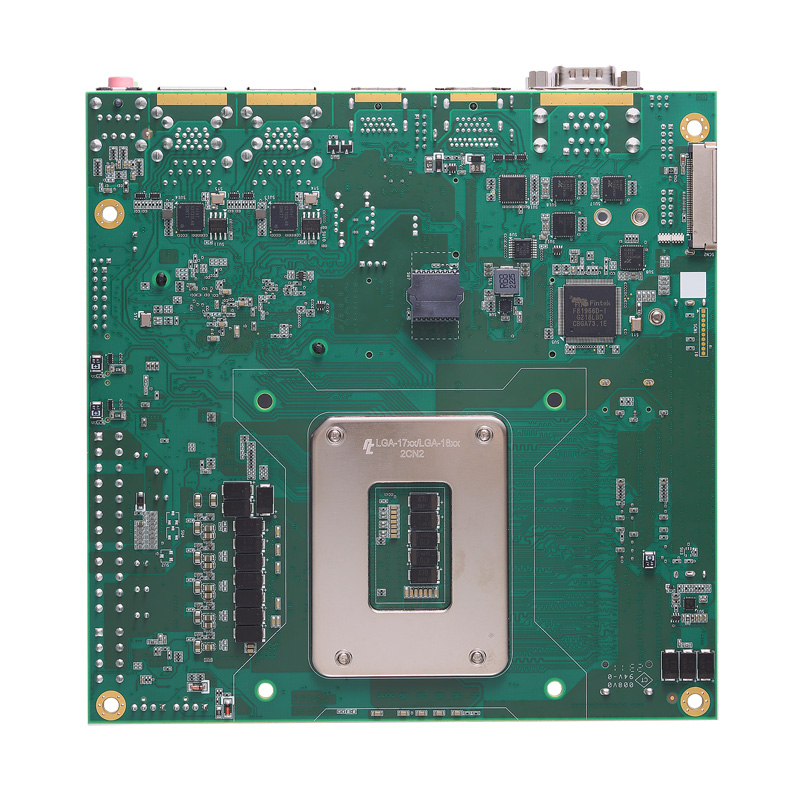

MANO566-Q670E-SОдноплатный компьютер Mini-ITX - Процессор 14/13/12th Gen. Intel Core i9/i7/i5/i3/Pentium с TDP до 65Вт, Chipset Intel Q670E, 2xDDR4, 2xHDMI, DP, eDP, 2x2,5GLan, 2xSATA, 4xRS232/422/485, 4xUSB3.2, 4xUSB2.0, PCIe-x16, 3xM.2 (Key M/B/E), DIO, Audio, WD Timer, ATX
|
||||||||||
Основные | ||
| Производитель | Axiomtek | |
| Форм-фактор | Mini-ITX | |
Процессор | ||
| Тип процессора | 14/13/12th Gen. Intel Core i9/i7/i5/i3/Pentium с TDP до 65Вт | |
| Socket | 1700 | |
| Chipset | Intel Q670E | |
Память | ||
| Макс. объем памяти | 64 Гб | |
| Тип памяти | DDR4 3200MHz | |
| Разъемы | 2x260 pin SO-DIMM | |
Видео и аудио | ||
| Видеоконтроллер | Зависит от CPU | |

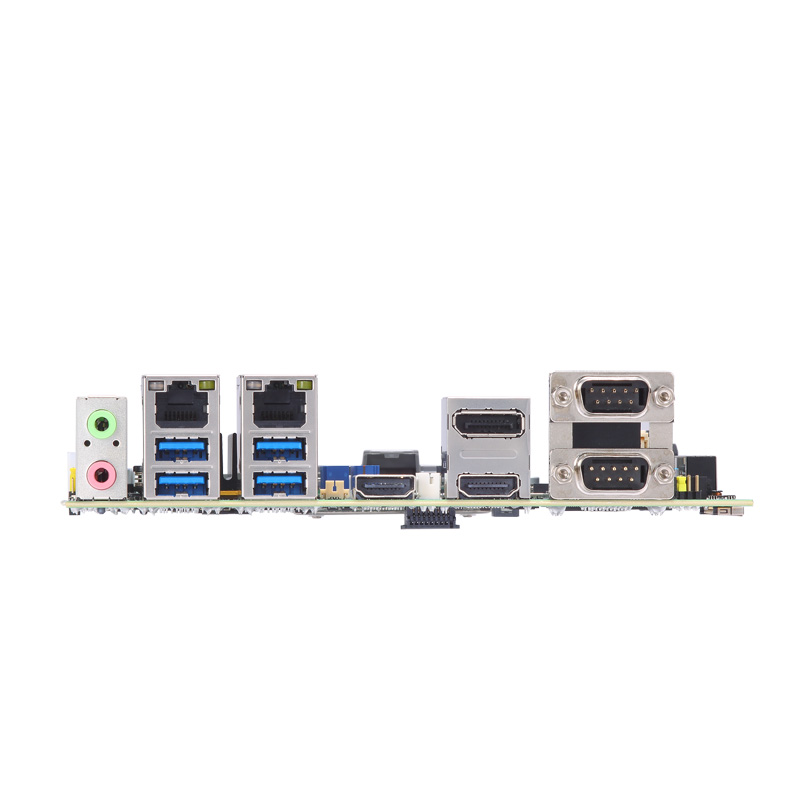

| Интерфейсы | 2xHDMI, DP, eDP | |
| Разъемы | 2xHDMI, DP | |
| Аудио | Realtek ALC888S | |
Сеть | ||
| Сетевой контроллер | 2xIntel i226-LM | |
| Число каналов | 2 | |
| Скорость | 2500 MBit/s | |
| Сетевые разъемы | 2xRJ45 | |
Работа с накопителями | ||
| Каналов SATA | 2 | |
Порты ввода-вывода | ||
| COM | 4xRS232/422/485 | |
| Каналов USB | 8 | |
| тип USB | 2.0, 3.2 | |
| Дискретные входы/выходы | 8Ch. | |
Слоты расширения | ||
| PCI Express x16 | 1 | |
Дополнительные параметры | ||
| Дополнительные интерфейсы | - M.2 (Key M 2280 SATA/PCIe) - M.2 (Key B 3052/3042 SATA/PCIe) - M.2 (Key E 2230 USB/PCIe) | |
| Сторожевой таймер | 1...255s | |
| Напряжение и тип питания | АТХ | |
Контроль | ||
| Контроль напряжения | Имеется | |
| Контроль температуры | Имеется | |
| Контроль вентиляторов | Имеется | |
Условия работы и хранения | ||
| Температура рабочая | 0...60 °C | |
| Температура хранения | -20...+85 °C | |
Габариты и масса | ||
| Длина | 170 мм | |
| Ширина | 170 мм | |
| Масса, кг. | 0.4 | |
| Масса в упаковке, кг | 0.65 | |
Дополнительная информация | ||
| Опции | - 594E8422800E - cable USB 2.0 x 2/HS2 x 5P P2.0 with BKT (L=18cm) - 59384500200E - COM port x 2 cable with BKT (P=2.0 L=250mm) - 713000001400 - LGA1700 cooler 2U 4800RPM - 505000001000 - LGA1700 cooler 1U 4500RPM - 505000001100 - LGA1700 cooler 1.5U 5500RPM | |
UManual MANO566-DDR4 VA6_05-04-2026.pdf (7.5 Mб) DSheet MANO566.pdf (835 Кб)
