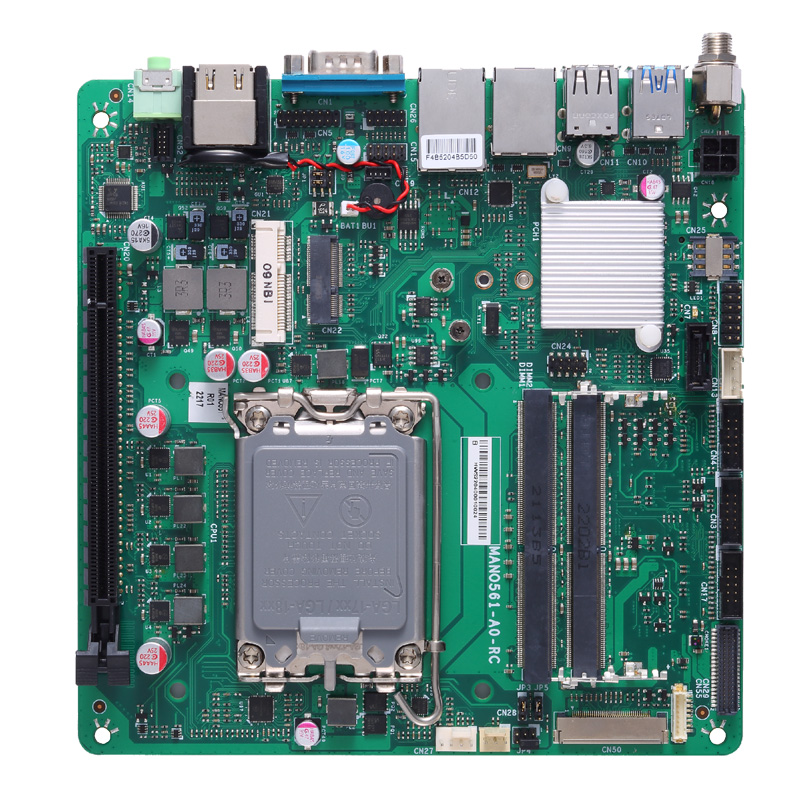

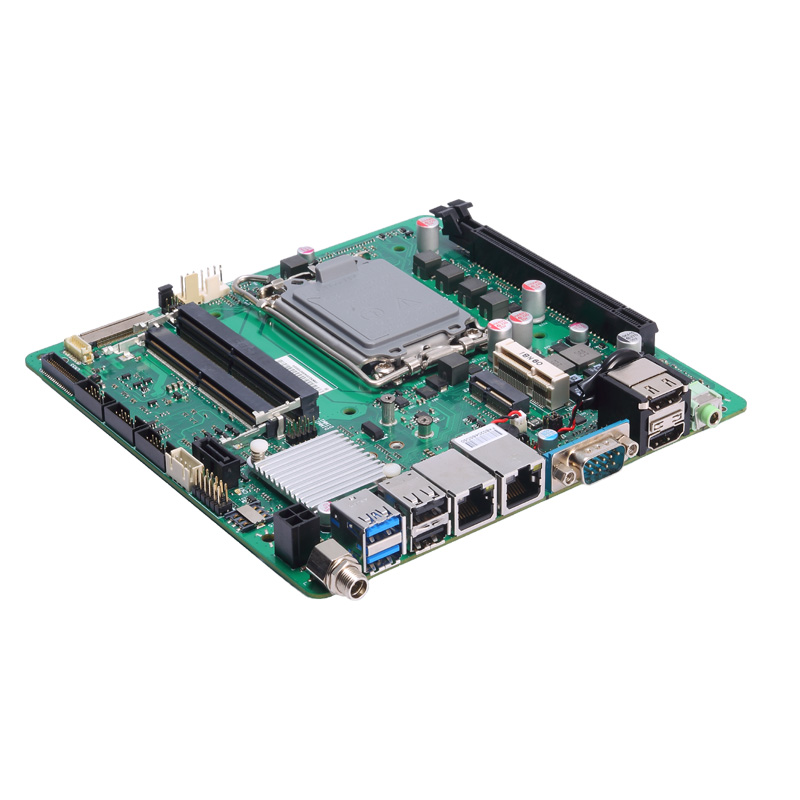

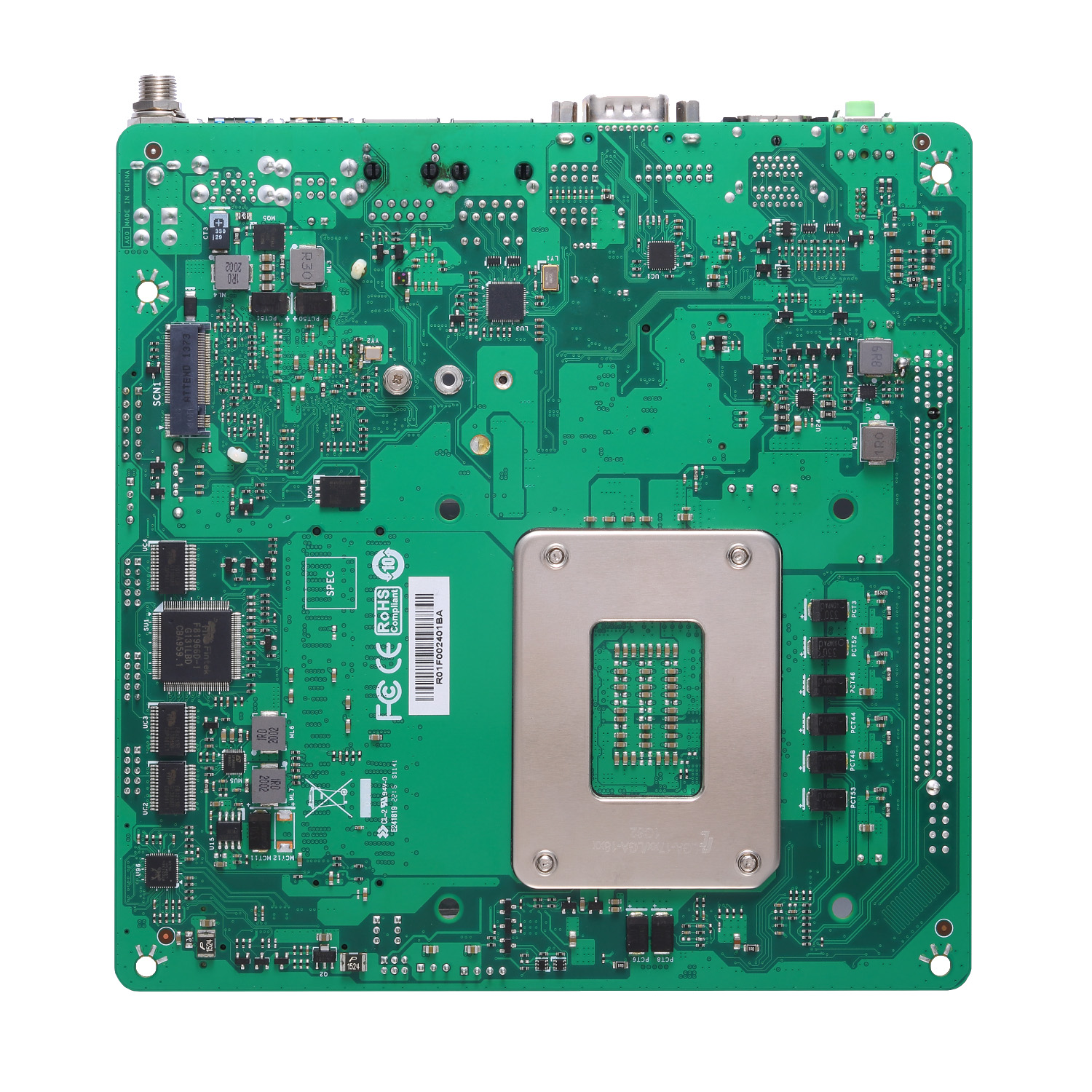

MANO561-H-S

|
MANO561-H-SОдноплатный компьютер Mini-ITX - Процессор 14/13/12th Gen. Intel Core i9/i7/i5/i3/Pentium/Celeron с TDP до 65Вт, Chipset Intel H610, 2xDDR4, VGA, 2xHDMI, LVDS, 2,5GLan, GLan, SATA, RS232/422/485, 3xRS232, 2xUSB3.2, 5xUSB2.0, PCIe-x16, miniPCIe, 2xM.2 (Key B/E), SIM, DIO, Audio, WD Timer, 12-24В DC / 12-24В ATX
|
||||||||||
Основные | ||
| Производитель | Axiomtek | |
| Форм-фактор | Mini-ITX | |
Процессор | ||
| Тип процессора | 14/13/12th Gen. Intel Core i9/i7/i5/i3/Pentium/Celeron с TDP до 65Вт | |
| Socket | 1700 | |
| Chipset | Intel H610 | |
Память | ||
| Макс. объем памяти | 64 Гб | |
| Тип памяти | DDR4 3200/2666/2400MHz | |
| Разъемы | 2x260 pin SO-DIMM | |
Видео и аудио | ||
| Видеоконтроллер | Зависит от CPU | |
| Интерфейсы | VGA, 2xHDMI, LVDS | |
| Разъемы | 2xHDMI | |
| Аудио | Realtek ALC897 | |
Сеть | ||
| Сетевой контроллер | Intel i219-V, Intel i225-V | |
| Число каналов | 2 | |
| Скорость | 1000/2500 MBit/s | |
| Сетевые разъемы | 2xRJ45 | |
Работа с накопителями | ||
| Каналов SATA | 1 | |
Порты ввода-вывода | ||
| COM | 1xRS232/422/485, 3xRS232 | |
| Каналов USB | 7 | |
| тип USB | 2.0, 3.2 | |
| Дискретные входы/выходы | 8Ch. | |
Слоты расширения | ||
| PCI Express x16 | 1 | |
| Mini-PCI Express | 1 | |
Дополнительные параметры | ||
| Дополнительные интерфейсы | - M.2 (Key B 2242/3042/3052 USB/SATA) - M.2 (Key E 2230 USB/PCIe-x1) - SIM (for M.2 Key B) - VGA & LVDS connectors | |
| Сторожевой таймер | 1...255s | |
| Напряжение и тип питания | 12-24В DC / ATX | |
Контроль | ||
| Контроль напряжения | Имеется | |
| Контроль температуры | Имеется | |
| Контроль вентиляторов | Имеется | |
Условия работы и хранения | ||
| Температура рабочая | 0...60 °C | |
| Температура хранения | -20...+85 °C | |
Габариты и масса | ||
| Длина | 170 мм | |
| Ширина | 170 мм | |
| Масса, кг. | 0.4 | |
| Масса в упаковке, кг | 0.65 | |
Дополнительная информация | ||
| Опции | - 505000001000 - LGA1700 cooler 1U 4500 RPM - 505000001100 - LGA1700 cooler 1.5U 5500 RPM - 594P8802810E - USB cable 150mm USB Type-A Fm x1 - 590000039200 - COM cable D-Sub 9P to DuPont 2x5 (P=2.0mm L=300mm) - 5095AD24000E - Adapter 19V 120W with screw - 590000064100 - VGA cable D-Sub 15P_to_HS16P 250mm D-SUB 15-pin (F) - 591000006000 - USB cable L=250mm USB Type-A Fm x2 | |
UManual MANO561 VA7_04-28-2026.pdf (2.4 Mб) DSheet MANO561.pdf (497 Кб)
