MANO520PHGGA-H310

|

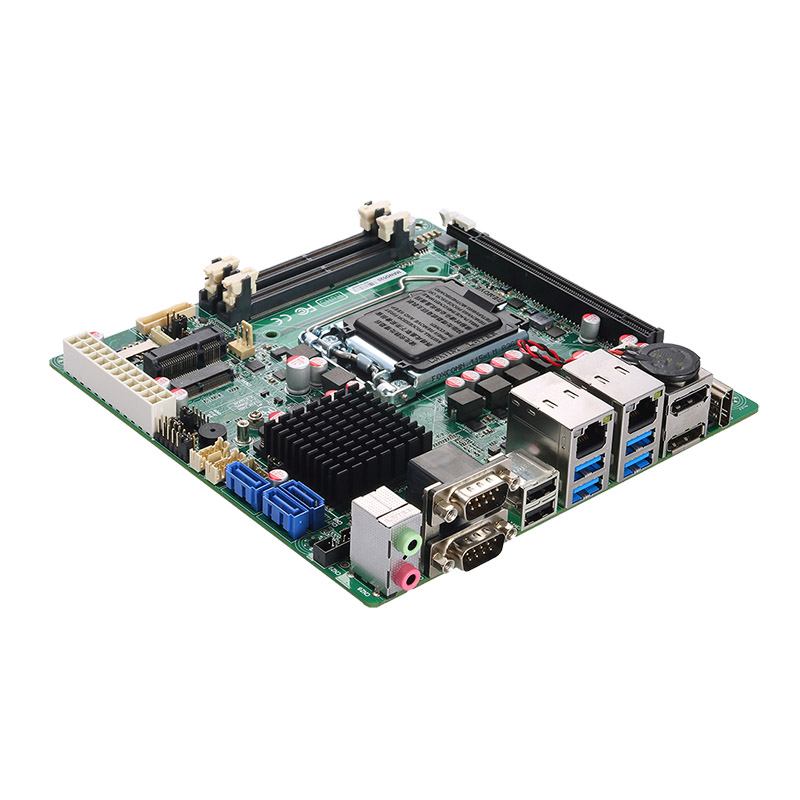

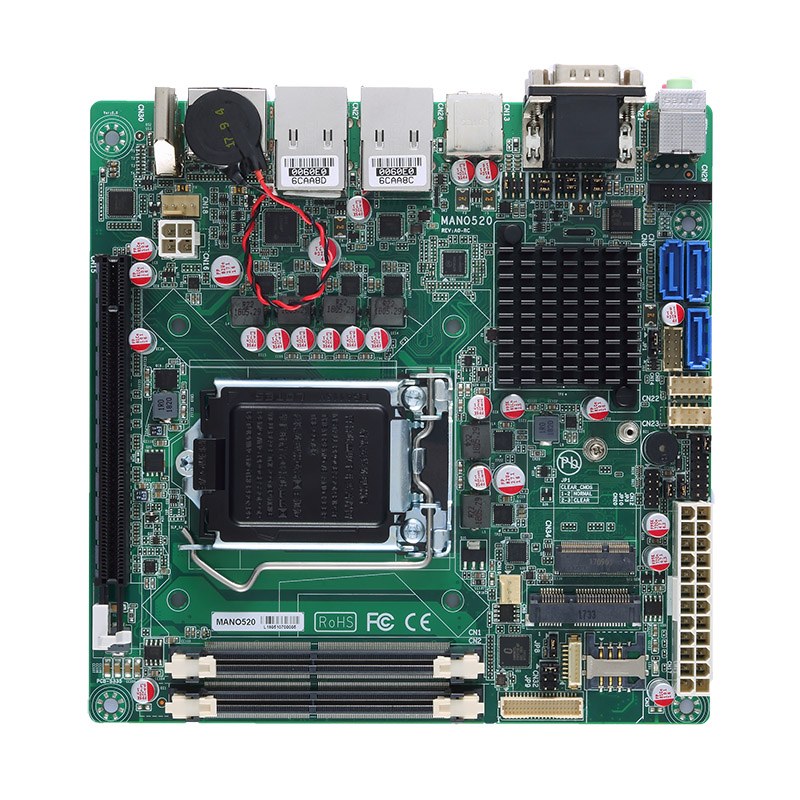

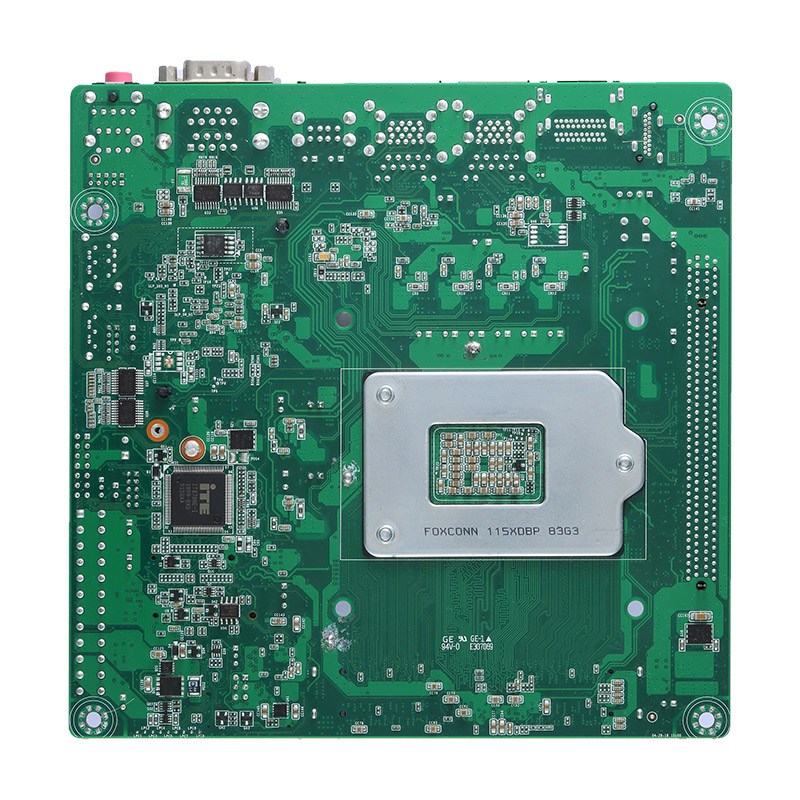

MANO520PHGGA-H310Одноплатный компьютер Mini-ITX - Процессор 9/8th Gen. Intel Core i7/i5/i3/Pentium с TDP до 65Вт, Chipset Intel H310, 2xDDR4, HDMI, 2xDP, LVDS, 2xGLan, 3xSATA, mSATA, RS232/422/485, 3xRS232, 4xUSB3.0, 4xUSB2.0, PCIe-x16, M.2 (Key E), DIO, Audio, WD Timer, ATX
|
||||||||||
Основные | ||
| Производитель | Axiomtek | |
| Форм-фактор | Mini-ITX | |
Процессор | ||
| Тип процессора | 9/8th Gen. Intel Core i7/i5/i3/Pentium с TDP до 65Вт | |
| Socket | 1151 | |
| Chipset | Intel H310 | |
Память | ||
| Макс. объем памяти | 32 Гб | |
| Тип памяти | DDR4 2666/2400MHz | |
| Разъемы | 2x260 pin SO-DIMM | |
Видео и аудио | ||
| Видеоконтроллер | Зависит от CPU | |
| Интерфейсы | 2xDP, HDMI, LVDS | |
| Разъемы | 2xDP, HDMI | |
| Аудио | Realtek ALC662 | |
Сеть | ||
| Сетевой контроллер | Intel i210-AT, Intel i219-LM | |
| Число каналов | 2 | |
| Скорость | 1000 MBit/s | |
| Сетевые разъемы | 2xRJ45 | |
Работа с накопителями | ||
| Каналов SATA | 3 | |
Порты ввода-вывода | ||
| COM | 1xRS232/422/485, 3xRS232 | |
| Каналов USB | 8 | |
| тип USB | 2.0, 3.0 | |
| Дискретные входы/выходы | 8Ch. | |
Слоты расширения | ||
| PCI Express x16 | 1 | |
Дополнительные параметры | ||
| Дополнительные интерфейсы | - M.2 (Key E 2230 PCIe-x1/USB2.0) - mSATA | |
| Сторожевой таймер | 1...255s | |
| Напряжение и тип питания | ATX | |
Контроль | ||
| Контроль напряжения | Имеется | |
| Контроль температуры | Имеется | |
| Контроль вентиляторов | Имеется | |
Условия работы и хранения | ||
| Температура рабочая | 0...60 °C | |
| Температура хранения | -20...+85 °C | |
Габариты и масса | ||
| Длина | 170 мм | |
| Ширина | 170 мм | |
| Масса, кг. | 0.4 | |
| Масса в упаковке, кг | 0.8 | |
Дополнительная информация | ||
| Опции | - 594M5002100E - 2xCOM port (P=2.0mm, L=300mm) - 594E8422800E - 2xUSB 2.0 wafer cable with bracket (P=2.0mm, L=180mm) - 59384500100E - SBC84500 audio cable with bracket (P=2.0mm, L=420mm) - 713PL76A000E - LGA1156 1.5U cooler - 5077L07C000E - LGA1156 1U cooler | |
UManual MANO520 VA4_12-04-2020.pdf (6.7 Mб) DSheet MANO520.pdf (456 Кб)
