IMB-1231

|

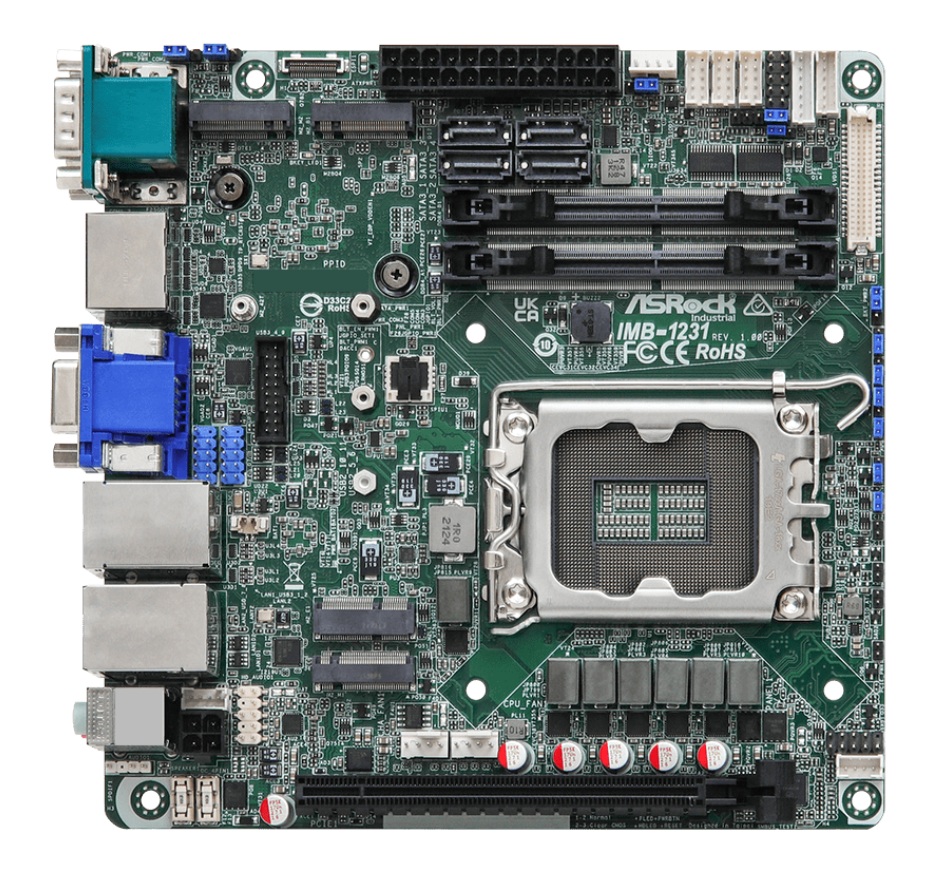

IMB-1231Одноплатный компьютер Mini-ITX - Процессор 14/13/12th Gen. Intel Core i7/i5/i3/Pentium/Celeron с TDP до 65Вт, Chipset Intel Q670, 2xDDR4, VGA, HDMI, 2xDP, eDP, LVDS, 2x2.5GLan, 4xSATA (RAID 0/1/5/10), 2xRS232/422/485, 3xRS232, 2xUSB3.2, 4xUSB2.0, PCIe-x16, 4xM.2 (Key M/M/E/B), SIM, GPIO, Audio, WD Timer, диапазон рабочих температур -20/70C, ATX
|
||||||||||
Основные | ||
| Производитель | ASRock | |
| Форм-фактор | Mini-ITX | |
Процессор | ||
| Тип процессора | 14/13/12th Gen. Intel Core i7/i5/i3/Pentium/Celeron с TDP до 65Вт | |
| Socket | 1700 | |
| Chipset | Intel Q670 | |
Память | ||
| Макс. объем памяти | 64 Гб | |
| Тип памяти | DDR4 3200MHz | |
| Разъемы | 2x260 pin SO-DIMM | |
Видео и аудио | ||
| Видеоконтроллер | Зависит от CPU | |

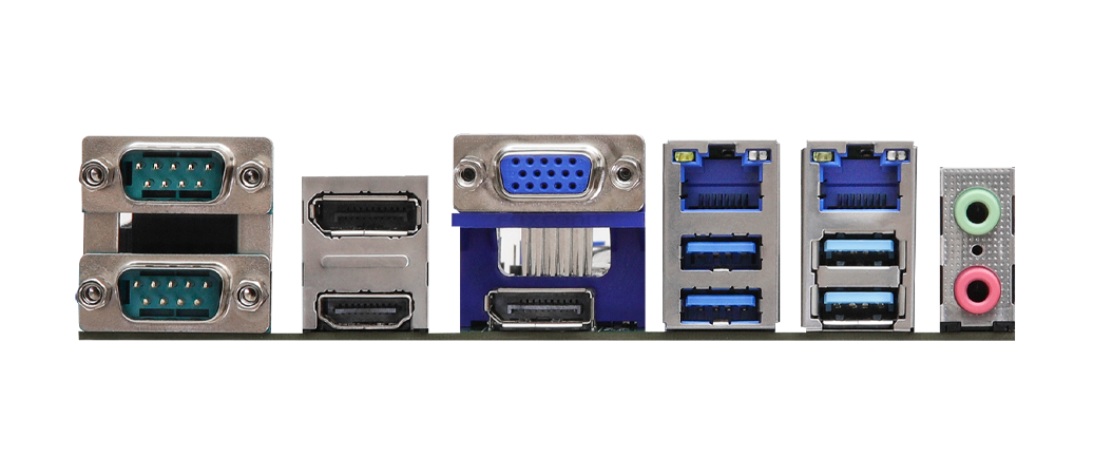

| Интерфейсы | VGA, HDMI, 2xDP, eDP, LVDS | |
| Разъемы | VGA, HDMI, 2xDP | |
| Аудио | Realtek ALC897, HD Audio | |
Сеть | ||
| Сетевой контроллер | Intel i225LM/i226LM, Intel i225LM/i225V/i226V | |
| Число каналов | 2 | |
| Скорость | 2500 MBit/s | |
| Сетевые разъемы | 2xRJ45 | |
Работа с накопителями | ||
| Каналов SATA | 4 (RAID 0/1/5/10) | |
Порты ввода-вывода | ||
| COM | 2xRS232/422/485, 3xRS232 | |
| Каналов USB | 6 | |
| тип USB | 2.0, 3.2 | |
| Дискретные входы/выходы | 4Ch. | |
Слоты расширения | ||
| PCI Express x16 | 1 | |
Дополнительные параметры | ||
| Дополнительные интерфейсы | - M.2 (Key M 2242/2260/2280 PCIe-x4) - M.2 (Key M 2242 PCIe-x4/SATA) - M.2 (Key E 2230 PCIe-x1/USB2.0) - M.2 (Key B 3042/3052 PCIe-x1/USB3.2-2.0) -SIM | |
| Сторожевой таймер | 0...255s | |
| Напряжение и тип питания | ATX | |
Условия работы и хранения | ||
| Температура рабочая | -20...70 °C | |
| Температура хранения | -40...+85 °C | |
Габариты и масса | ||
| Длина | 170 мм | |
| Ширина | 170 мм | |
| Масса, кг. | 0.4 | |
| Масса в упаковке, кг | 1 | |
UManual IMB-1231 V_1.9_20250814.pdf (1.6 Mб) DSheet IMB-1231.pdf (242 Кб) - IMB-1231 RAID Configuration.pdf (1.5 Mб) - IMB-1231 Jumpers and Headers Setting.pdf (926 Кб)
