IMB541-Q670E-SP

|

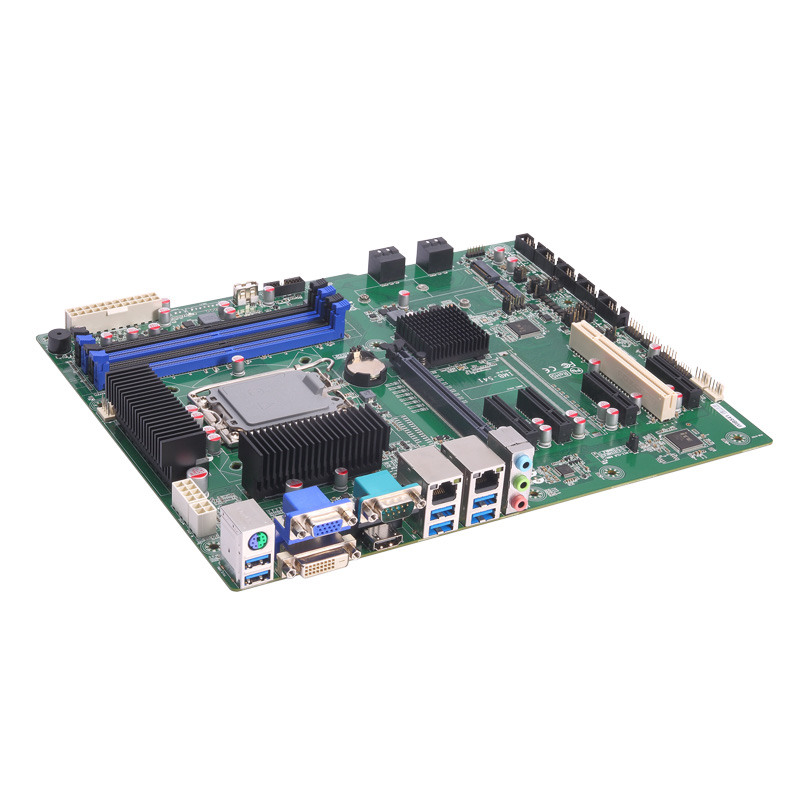

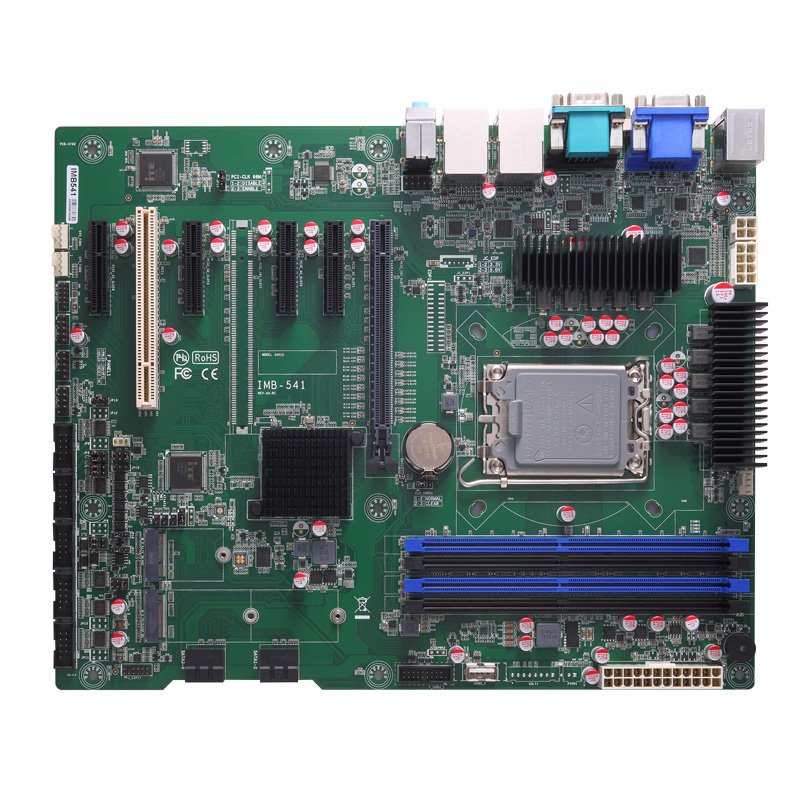

IMB541-Q670E-SPМатеринская плата ATX - Процессор 14/13/12th Gen. Intel Core i9/i7/i5/i3/Pentium/Celeron с TDP до 125Вт, Chipset Intel Q670E, 4xDDR4, VGA, DVI, DP, HDMI, 2.5Glan, GLan, 4xSATA (RAID 0/1/5/10), M.2 (Key M), RS232/422/485, RS232/485, 4xRS232, 8xUSB3.2, 5xUSB2.0, PCI, 4xPCIe-x4, PCIe-x16, M2 Key E, GPIO, HD Audio, WD Timer, ATX
|
||||||||||
Основные | ||
| Производитель | Axiomtek | |
| Форм-фактор | ATX | |
Процессор | ||
| Тип процессора | 14/13/12th Gen. Intel Core i9/i7/i5/i3/Pentium/Celeron с TDP до 125Вт | |
| Socket | 1700 | |
| Chipset | Intel Q670E | |
Память | ||
| Макс. объем памяти | 128 Гб | |
| Тип памяти | DDR4-3200MHz | |
| Разъемы | 4x288 pin DIMM | |
Видео и аудио | ||
| Видеоконтроллер | Зависит от CPU | |
| Интерфейсы | VGA, DVI-D, HDMI | |
| Разъемы | VGA, DVI-D, HDMI | |
| Аудио | Realtek ALC897 | |
Сеть | ||
| Сетевой контроллер | Intel i219-V, Intel i225-V | |
| Число каналов | 2 | |
| Скорость | 1000/2500 MBit/s | |
| Сетевые разъемы | 2xRJ45 | |
Работа с накопителями | ||
| Каналов SATA | 4 (RAID 0/1/5/10) | |
Порты ввода-вывода | ||
| COM | 1xRS232/422/485, 1xRS232/485, 4xRS232 | |
| Каналов USB | 13 | |
| тип USB | 2.0, 3.2 | |
| Дискретные входы/выходы | 8Ch. | |
Слоты расширения | ||
| PCI 32 | 1 | |
| PCI Express x4 | 4 | |
| PCI Express x16 | 1 | |
Дополнительные параметры | ||
| Дополнительные интерфейсы | - M.2 (Key M 2280 PCIe-x4) - M.2 (Key E 2230 PCIe-x1/USB 2.0) | |
| Сторожевой таймер | 1...255s | |
| Напряжение и тип питания | ATX | |
Контроль | ||
| Контроль напряжения | Имеется | |
| Контроль температуры | Имеется | |
| Контроль вентиляторов | Имеется | |
Условия работы и хранения | ||
| Температура рабочая | 0...60 °C | |
| Температура хранения | -40...85 °C | |
Габариты и масса | ||
| Длина | 305 мм | |
| Ширина | 244 мм | |
| Высота | 1.6 мм | |
| Масса, кг. | 0.7 | |
| Масса в упаковке, кг | 1.1 | |
Дополнительная информация | ||
| Опции | - 5938A808010E - 2xUSB 2.0 cable with bracket (P=2.54mm, L=190mm) - 5938A808020E - 2xUSB 2.0 cable with bracket (P=2.54mm, L=400mm) - 5948C122800E - 2xUSB 3.2 Gen1 cable with bracket (L=400mm) - 59380402010E - 1xCOM port cable with bracket (P=2.54mm, L=300mm) - 59380703000E - 2xCOM port cable with bracket (P=2.54mm, L=300mm) - 711000002500 - CPU cooler for 2U, 4U, and wall mount chassis with smart fan | |
UManual IMB541 VA2_06-06-2025.pdf (2.9 Mб) DSheet IMB541.pdf (410 Кб)
