IMB523RVDHGGA-Q370

|

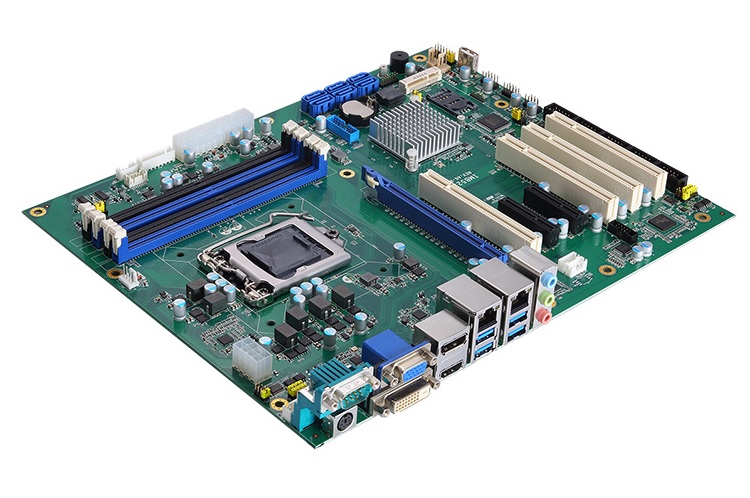

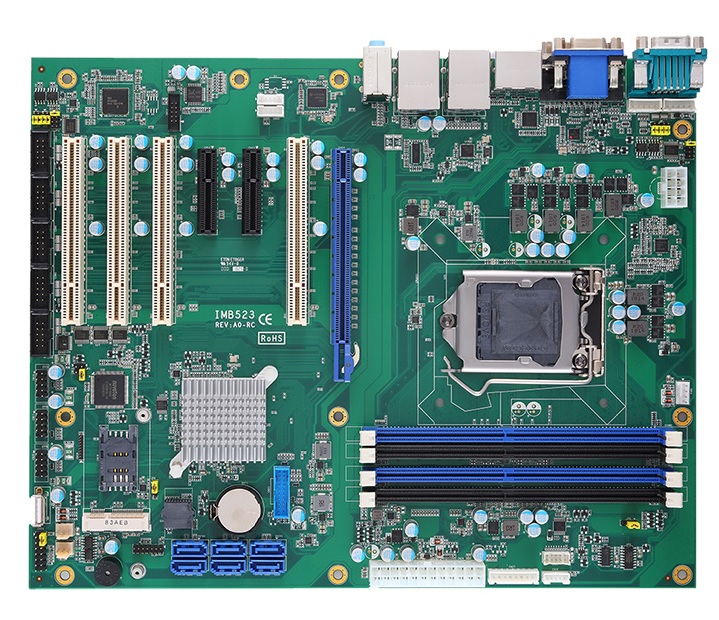

IMB523RVDHGGA-Q370Материнская плата ATX - Процессор 8/9th Gen. Intel Core i7/i5/i3/Pentium/Celeron с TDP до 95Вт, Chipset Intel Q370, 4xDDR4, VGA, DVI, DP, HDMI, 2xGLan, 5xSATA (RAID 0/1/5/10), 2xRS232/422/485, 4xRS232, 6xUSB3.2, 7xUSB2.0, 4xPCI, 2xPCIe-x4, PCIe-x16, MiniPCIe, PS/2, DIO, HD Audio, WD Timer, ATX
|
||||||||||
Основные | ||
| Производитель | Axiomtek | |
| Форм-фактор | ATX | |
Процессор | ||
| Тип процессора | 8/9th Gen. Intel Core i7/i5/i3/Pentium/Celeron с TDP до 95Вт | |
| Socket | 1151 | |
| Chipset | Intel Q370 | |
Память | ||
| Макс. объем памяти | 128 Гб | |
| Тип памяти | DDR4 2666/2400MHz | |
| Разъемы | 4x288 pin DIMM | |
Видео и аудио | ||
| Видеоконтроллер | Зависит от CPU | |
| Интерфейсы | VGA, DVI-D, HDMI, DP | |
| Разъемы | VGA, DVI-D, HDMI, DP | |
| Аудио | Realtek ALC888 | |
Сеть | ||
| Сетевой контроллер | Intel i210-AT, Intel i219-LM | |
| Число каналов | 2 | |
| Скорость | 1000 MBit/s | |
| Сетевые разъемы | 2xRJ45 | |
Работа с накопителями | ||
| Каналов SATA | 5 (RAID 0/1/5/10) | |
Порты ввода-вывода | ||
| COM | 2xRS232/422/485, 4xRS232 | |
| Каналов USB | 13 | |
| тип USB | 2.0, 3.2 | |
| Дискретные входы/выходы | 8Ch. | |
Слоты расширения | ||
| PCI 32 | 4 | |
| PCI Express x4 | 2 | |
| PCI Express x16 | 1 | |
| Mini-PCI Express | 1 | |
Дополнительные параметры | ||
| Сторожевой таймер | 1...255s | |

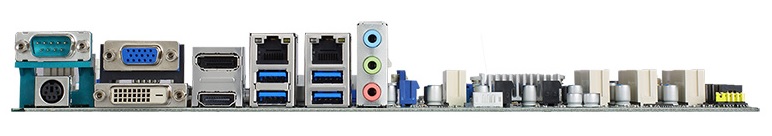

| Разъемы на задней панели | VGA, DVI, HDMI, DP, 2xLan, COM, 4xUSB, PS/2, Audio | |
| Напряжение и тип питания | ATX | |
Контроль | ||
| Контроль напряжения | Имеется | |
| Контроль температуры | Имеется | |
| Контроль вентиляторов | Имеется | |
Условия работы и хранения | ||
| Температура рабочая | 0...60 °C | |
Габариты и масса | ||
| Длина | 305 мм | |
| Ширина | 244 мм | |
| Высота | 1.6 мм | |
| Масса, кг. | 0.7 | |
| Масса в упаковке, кг | 0.7 | |
Дополнительная информация | ||
| Опции | - 5938A808010E - 2xUSB 2.0 cable with bracket (P=2.54mm, L=190mm) - 5938A808020E - 2xUSB 2.0 cable with bracket (P=2.54mm, L=400mm) - 5948C122800E - 2xUSB 3.2 Gen 1x1 cable with bracket (L=400mm) - 59380000290E - PS/2 keyboard & mouse cable with bracket - 59384500100E - Audio cable with bracket (P=2.0mm, L=450mm) - 59380402010E - 1xCOM port cable with bracket (P=2.54mm, L=300mm) - 59380703000E - 2xCOM port cable with bracket (P=2.54mm, L=300mm) - 5076E510000E - CPU heatsink for 1U chassis (AX61135TM) - 50761222000E - CPU cooler for 2U, 4U, and wall mount chassis | |
UManual IMB523R-524R-525R VA2_07-17-2020.pdf (3.4 Mб) DSheet IMB523R.pdf (449 Кб)
