Процессорные платы PICMG 1.3

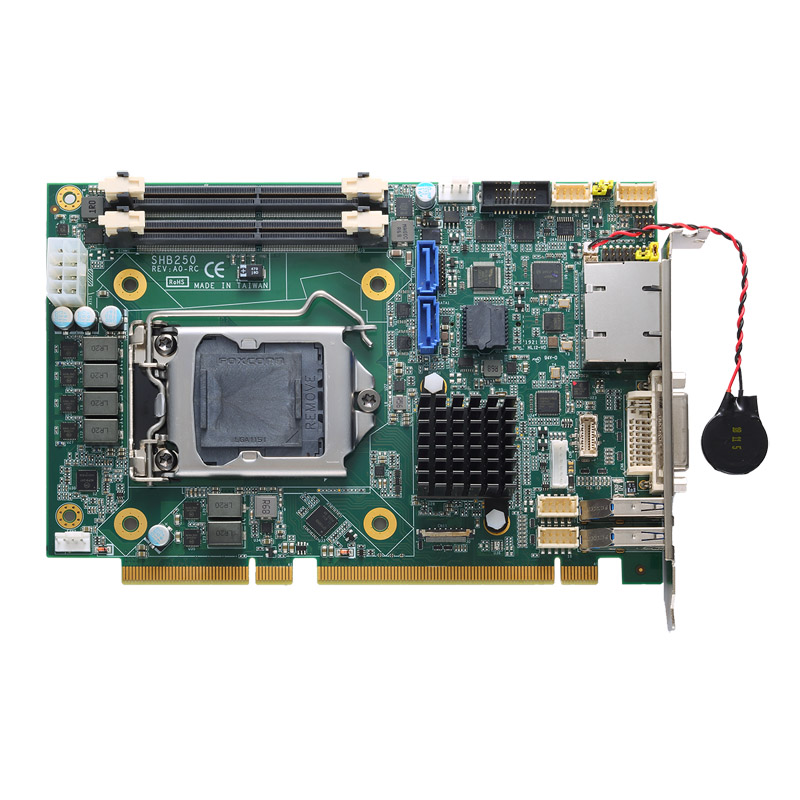

SHB250RDGG-H310
 |
SHB250RDGG-H310Основная плата половинной длины PICMG 1.3 - Процессор 8/9nd Gen. Intel Core i3/i5/i7/Pentium/Celeron с TDP до 95Вт/35Вт, Chipset Intel H310, DVI-I, 2xDDR4 SO-DIMM, 2xGLan, 2xRS232/422/485, 8xUSB (2.0/3.1), 2xSata, M.2 (Key M), WD Timer, DIO 8Ch., ATX
|
||||||||||
Основные | ||
| Производитель | Axiomtek | |
| Форм-фактор | PICMG 1.3 | |
Процессор | ||
| Тип процессора | 8/9nd Gen. Intel Core i3/i5/i7/Pentium/Celeron с TDP до 95Вт/35Вт | |
| Socket | 1151 | |
| Chipset | Intel H310 | |
Память | ||
| Макс. объем памяти | 64 Гб | |
| Тип памяти | DDR4 2666/2400MHz | |
| Разъемы | 2x260 pin SO-DIMM | |
Видео и аудио | ||
| Видеоконтроллер | Зависит от CPU | |
| Интерфейсы | DP, DVI-I | |
| Аудио | Realtek ALC888 | |
Сеть | ||
| Сетевой контроллер | Intel i210-AT, Intel i219-LM | |
| Число каналов | 2 | |
| Скорость | 1000 MBit/s | |
| Сетевые разъемы | 2xRJ45 | |
Работа с накопителями | ||
| Каналов SATA | 2 | |
Порты ввода-вывода | ||
| COM | 2xRS-232/422/485 | |
| Каналов USB | 8 | |
| тип USB | 2.0, 3.2 | |
| Дискретные входы/выходы | 8Ch. | |
Дополнительные параметры | ||
| Дополнительные интерфейсы | - M.2 Key M 2242 (SATA) - 1xPS/2 KB connector - 1xPS/2 MS connector | |
| Сторожевой таймер | 1...255 c | |
Контроль | ||
| Контроль напряжения | Имеется | |
| Контроль температуры | Имеется | |
| Контроль вентиляторов | Имеется | |
Условия работы и хранения | ||
| Температура рабочая | 0...60 °C | |
Габариты и масса | ||
| Длина | 185 мм | |
| Ширина | 126 мм | |
| Масса, кг. | 0.4 | |
| Масса в упаковке, кг | 0.7 | |
Дополнительная информация | ||
| Опции | - E398709102 - DisplayPort kit with15 cm cable - 59380000300E - 2xCOM port with bracket (P=1.27 x 2.54, L=300mm) - 59401502800E - 1xUSB 3.2 Gen 1x1 cable with bracket 20P (L=400mm) - 59382631000E - 2xUSB 2.0 cable with bracket 180mm - 594C2302500E - PS/2 keyboard & mouse cable - 594826A0010E - DVI-I to DVI-D+VGA Y cable | |
UManual SHB250R VA3_12-06-2022.pdf (3.6 Mб) DSheet SHB250R.pdf (373 Кб)
